同步带传动常用术语
1、同步带,纵向截面具有等距横向齿的环形缓动带
2、带节距P
b,在规定的张紧力下带的纵截面上相邻两齿对称中心线的直线距离
3、节线,当带垂直其底边弯曲时,在带中保持原长不变的任意一条周线,其长度称为节线长(L
P),L
P为公称长度
4、基准节圆柱面,与带轮同轴的假想圆柱面,在这个圆柱面上,带轮的节距等于带的节距
5、节圆,基准节圆柱面与带轮周线垂直平面的交线
6、节径d节圆的直径

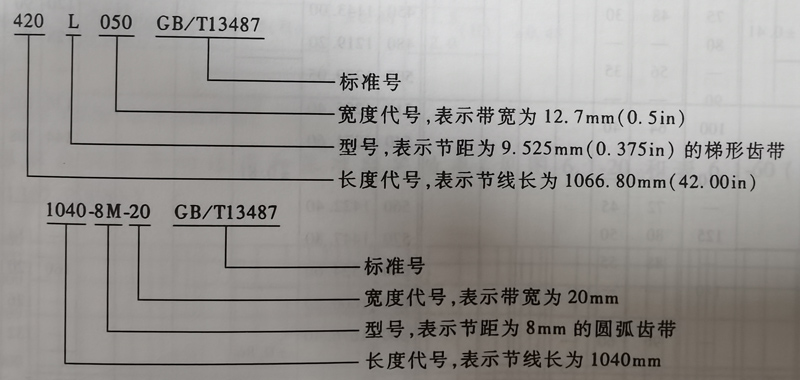

一般传动用同步带的类型和标记,包括梯形齿和圆弧齿的环形一般传动同步带,其结构见图,其物理性能应符合表的规定。

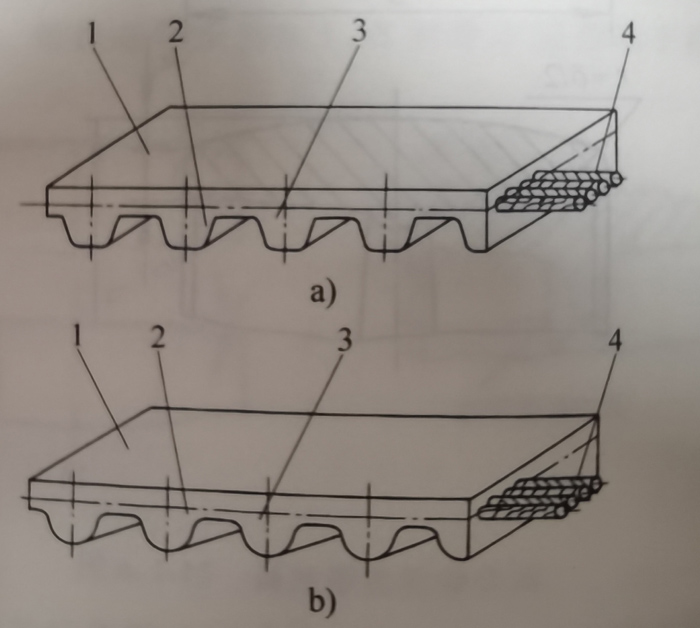

a-梯形齿 b-圆弧齿 1-带背 2-包布 3-带齿 4-芯绳
一般传动用同步带的物理性能表

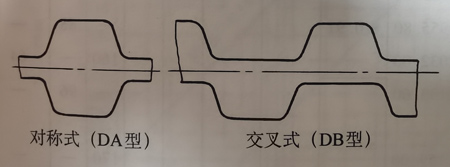

同步带有单面齿和双面齿两种:
对称式双面齿同步带用DA表示,交叉式双面齿同步带用DB表示
