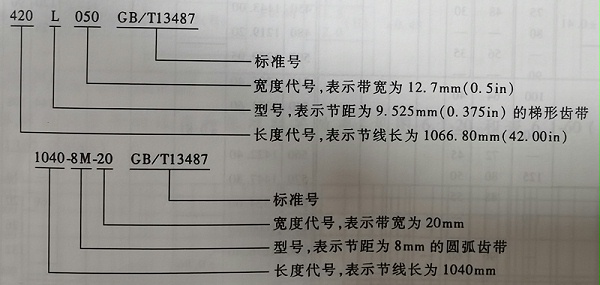

同步带传动常用术语和类型标记

同步带传动常用术语
1、同步带，纵向截面具有等距横向齿的环形缓动带

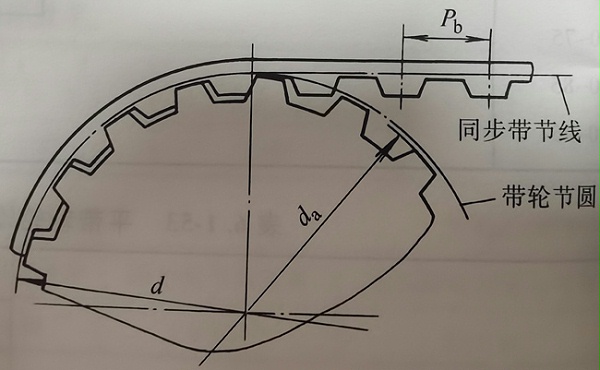

2、带节距P b,在规定的张紧力下带的纵截面上相邻两齿对称中心线的直线距离
3、节线，当带垂直其底边弯曲时，在带中保持原长不变的任意一条周线，其长度称为节线长（L P）,LP为公称长度
4、基准节圆柱面，与带轮同轴的假想圆柱面，在这个圆柱面上，带轮的节距等于带的节距
5、节圆，基准节圆柱面与带轮周线垂直平面的交线
6、节径d节圆的直径

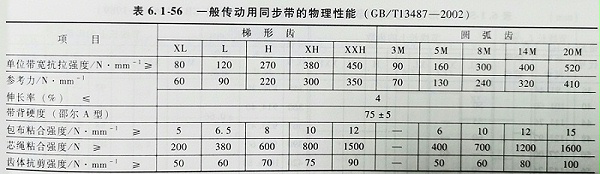

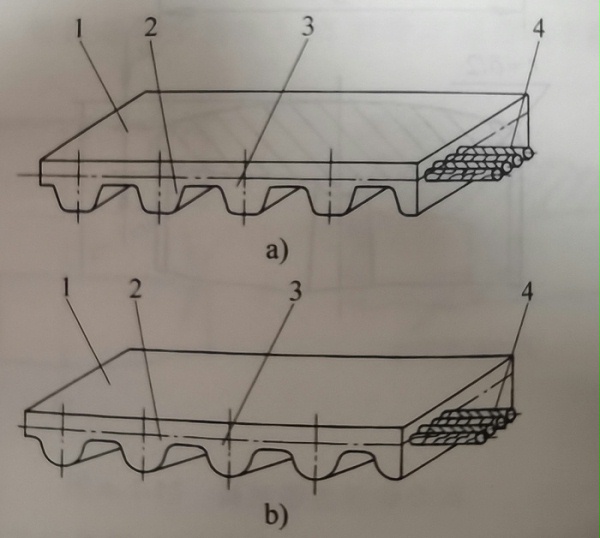

一般传动用同步带的类型和标记，包括梯形齿和圆弧齿的环形一般传动同步带，其结构见图，其物理性能应符合表的规定。
